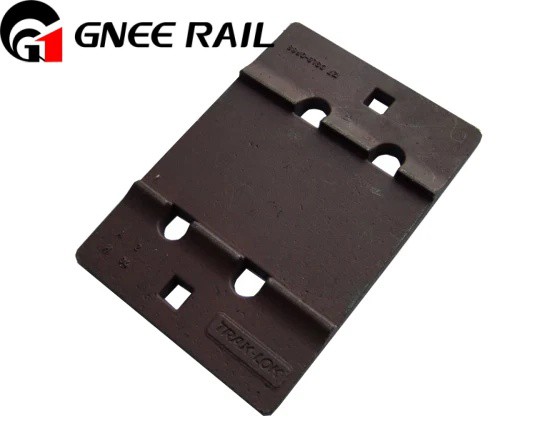

Çelik ray ile demiryolu traversi arasında kullanılan çelik bir plaka olan, taban plakası veya taban plakası olarak da bilinen bir bağlantı plakası. Bağlantı plakasının temel olarak bazı delikleri ve omuzları vardır. Ancak bazı bağlantı plakası türlerinde omuz yoktur. Ray bağlantı plakası, stabiliteyi artırmak ve rayların bükülmesini ve burulmasını azaltmak için genellikle konik bir tarafa sahiptir. Ray ile bağlantı plakası arasında yakın bir ilişki vardır. Her bağlantı plakası genellikle karşılık gelen ray boyutuna göre yapılır. Başka bir deyişle bağlantı plakasının çelik ray genişliğine uygun olması gerekir. Üretim sürecine gelince, bağlantı plakası üç işleme yöntemiyle yapılabilir:sıcak haddelenmiş, dökülmüş ve dövülmüş.
Demiryolu bileşenlerinden biri olan bağlantı plakası, rayı demiryolu bağlantısına sabitlemek ve rayı güvende tutmak için kullanılır. Daha spesifik olmak gerekirse, demiryolu bağlantı plakasının işlevleri aşağıdaki gibidir:
Bağlantı plakaları yükü çelik raydan demiryolu bağlantılarına iletir. Ray için eşit destek yüzeyi sağlar ve rayın hareket etmesini engeller.
Bağlantı plakası, rayın açıklığını korumasına yardımcı olur ve bu da trenin güvenliğini sağlar.
Bağlantı plakası, ray ile demiryolu bağı arasındaki sürtünmeyi azaltır.
Bağlantı plakası, demiryolu bağlantılarını aşırı aşınmaya karşı korur, böylece hizmet ömrünü uzatır.
Bağlantı plakası uygun eğimi sağlar ve merkezi yükü taşır.
Betonun vinç raylarını taşıyacak kadar güçlü olmadığı durumlarda rayları desteklemek için taban plakaları kullanılır. Yükün ve rayın cinsine göre taban plakaları seri veya tek tek yapılabilmektedir. Her iki durumda da ankraj cıvataları ile yerinde tutulurlar.
Demiryolu Taban Plakası Çeşitleri
1. Tek Tabanlı Plakalar
Bu, rayların ayrı bir beton taban üzerine monte edilmesi gereken hafif hizmet uygulamaları için ekonomik bir çözümdür. İki veya dört sabitleme cıvatasıyla sabitlenebilirler ve klipsler, tüm cıvatalar ve harçla birlikte sunulurlar
Uzunluk: Standart 5980 mm.
Genişlik: 150 ile 500 mm arasında değişmektedir.
Kalınlık: 12 ile 50 mm arasında değişmektedir.
Malzeme: S235JR, S275JR, S355J0.
Korozyon önleyici: karartılmış, kaplanmış, sıcak daldırma galvanizli, çift taraflı sistem.
2. Sürekli Taban Plakaları
Daha ağır vinç rayları veya ağır iş uygulamaları, ray beton bir yapı üzerinde desteklendiğinde sürekli desteğin sağlamlığını gerektirir. Sürekli taban plakaları cıvatalı veya kaynaklı klipslerle mevcuttur. Ancak sahada daha fazla iş yapmak ve kaynaklı bir taban klipsi kullanmak genellikle ekonomiktir. Sürekli taban plakalarının tasarımı, yerleşimi, üretimi ve montajı basit değildir ve dikkatli bir planlama ve uygulama gerektirir.
Uzunluk: 150 ile 300 mm arasında değişmektedir.
Genişlik: 150 ile 500 mm arasında değişmektedir.
Kalınlık: 12 ile 50 mm arasında değişmektedir.
Malzeme: S235JR, S275JR, S355J0.
Korozyon önleyici: karartılmış, kaplanmış, sıcak daldırma galvanizli, çift taraflı sistem.
