Ürün Tanıtımı

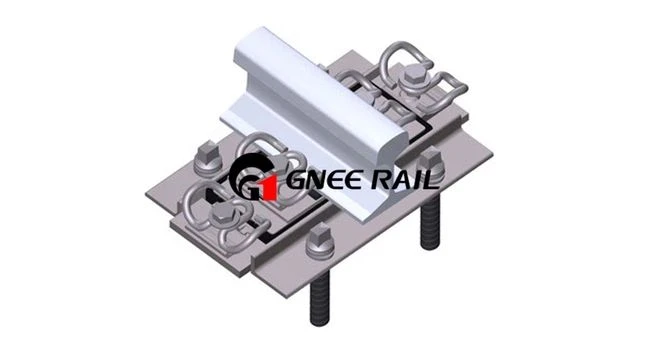

WJ-7 Demiryolu Bağlantı Elemanları Sisteminin çalışma prensibi:
Cıvatalar demir yastıklara kelepçelenir ve rayları bükmek için yaylı çubuklara bükme basıncı uygulamak amacıyla somunlar ve düz pullar kullanılır. Yalıtım blokları yay çubukları ile raylar arasında yalıtım sağlar. Ray yastıkları esneklik sağlar ve demir yastıklar trenin dikey, yatay ve boylamasına kuvvetlerini taşır. Dikey kuvvet, demir pedlerin altındaki yükseklik ayar pedleri ve izolasyon tampon pedleri aracılığıyla balastsız raya iletilir. Boyuna ve yatay kuvvetler ankraj cıvataları aracılığıyla balastsız yola iletilir. Demir pedler ile ankraj cıvataları arasındaki bağlantıdaki dikdörtgen delikler palet açıklığının ayarlanması için kullanılabilir.
WJ-7 Demiryolu Ray Bağlantı Sistemi aşağıdaki bileşenlerden oluşur
Bağlantı elemanları ve konektörler:
Bahar klibi:W1 tipi ve X2 tipi olarak ikiye ayrılır, genel bölümlerde W1 tipi, direnci düşük olan bölümlerde ise X2 tipi kullanılır.
T-cıvatalar, somunlar, düz rondelalar: T-cıvatalar demir pedlere kelepçelenir ve somunlar ve düz pullar aracılığıyla yaylı çubuklara bükülme basıncı uygulanır.
Yalıtım bileşenleri:
Yalıtım blokları:Yay çubukları ile raylar arasındaki yalıtım performansını sağlamak için kullanılır. Normal kurulum sırasında Hayır. 9 ve Hayır. 10. Hayır. 9 yalıtım bloklarının kullanıldığı iki tür vardır. Yalıtım blokları ile demir yastığın omuzu arasındaki boşluk 1 mm'den fazla olduğunda, No. 10 yalıtım blokları ile değiştirilirler.
Ped bileşenleri:
Ray pedleri:A ve B tipine ayrılan her tipte lastik pedler ve kompozit pedler bulunur. A Tipi, halihazırda A Tipi pedleri kullanmış-yüksek hızlı demiryollarının bakımıyla sınırlıdır ve B Tipi, farklı hız seviyelerine sahip yolculara ayrılmış hatlar gibi farklı senaryolar için uygundur.
Yalıtım tampon yastığı:Demir yastığın altında yer alan yalıtım ve tamponlama görevi görür.
Ray yükseklik ayarlama pedi (veya doldurma pedi):Ray pedi ile demir ped arasına yerleştirilen rayın yüksekliğini 1mm, 2mm, 5mm ve 8mm özelliklerinde ayarlamak için kullanılır.
Demir ped yükseklik ayar pedi:ayrıca demir ped ile yalıtım tamponu arasına yerleştirilen rayın yüksekliğini 5 mm ve 10 mm'lik iki spesifikasyonla ayarlamak için kullanılır.
Destek ve sabitleme bileşenleri:
Demir ped:trenin dikey, yanal ve boylamsal kuvvetlerini taşır ve uzun deliklerden ray açıklığı ayarını gerçekleştirir.
Düz ped: belirli bir destekleyici ve ayarlayıcı rol oynar.
Ankraj cıvatası:demir yastığın kısıtlamasını gerçekleştirmek ve trenin boylamasına ve yanal kuvvetlerini iletmek için gömülü manşonla birlikte çalışır.
Gömülü kol:Travers veya palet plakasına gömülü olan malzeme genellikle ankraj cıvatasını sabitlemek için kullanılan naylon vb.'dir.
Diğer parçalar:Bağlantının güvenilirliğini ve gevşeme önleme performansını-artırmak için ağır hizmet tipi yaylı rondelalar kullanılır.
Demiryolu bağlantı sistemlerinin profesyonel bir üreticisi olarak GNEE RAIL, bu temel bileşenlerin demiryolu güvenliği açısından önemini derinden anlıyor. Ürün portföyümüz yüksek-performanslı yaylı klipsli bağlantı elemanlarını, özel bağlantı cıvatalarını, demiryolu traverslerini ve diğer ürünleri içerir. Modern üretim ekipmanlarını kullanıma sunarak ve tam-süreç kalite kontrolünü uygulayarak ürünlerimiz, titreşim direnci ve korozyon direnci açısından mükemmel performansa sahiptir.
Teknolojik yenilik ve pratik uygulamanın birleşimine önem veriyoruz ve ürün tasarımında kurulum ve bakım kolaylığı tamamen dikkate alınıyor. Küresel hizmet ağıyla müşteri ihtiyaçlarına hızlı bir şekilde cevap vererek, profesyonel teknik destek ve tedarik garantisi sunabiliyoruz.
Popüler Etiketler: wj-7 demiryolu rayı sabitleme sistemi, Çin wj-7 demiryolu rayı sabitleme sistemi üreticileri, tedarikçiler, fabrika
