Ürün Giriş
SKL14 yay klipsli ray sabitleme sistemi, demiryolu raylarını sabitlemek için özel olarak kullanılan yüksek verimli bir elastik tutturucu cihazıdır. Bahar klipslerinin (yay çeliğinden yapılmış elastik elemanlar) ve rayların işbirliği ile raylar stabil bir şekilde kenetlenebilir ve uzunlamasına yer değiştirebilir. Sistem, yay klipslerinin ön yüklemenin etkisi altında sürekli elastik deformasyon üretmesini sağlamak için benzersiz bir geometrik yapı ve malzeme sürecini benimser, bu da sadece raylar ve travers arasındaki güvenilir bağlantıyı sağlamakla kalmaz, aynı zamanda trenin dinamik yükü tarafından üretilen titreşim enerjisini etkili bir şekilde emerken, rayların sınırlı genişlemeye ve kontration'a izin verir.
Çekirdek bileşenleri arasında SKL14 yay klipsleri, yalıtım ölçer blokları, cıvata ankrajları ve eşleşen pedler vb. Kentsel demiryolu geçişinin yüksek hızlı demiryollarında, ağır yük çizgileri ve beton uyuyan bölümlerinde yaygın olarak kullanılmaktadır. Palet yapılarının bütünlüğünü ve artış güvenliğini artırmak için önemli bir teknik ekipmandır.
Ana bileşenler
SS35 Vida Başak:sDüzeltici sistemini uyuyana doğru sabitler. Uyuyan üzerindeki karşılık gelen deliklerle işbirliği yapar ve dişli yapısını güvenilir bağlantı kuvveti sağlamak için kullanır, bu da bağlantı elemanı ve uyuyan arasında göreceli bir yer değiştirme olmamasını sağlar, böylece tüm yol yapısının stabilitesini sağlar.
Düz Yıkayıcı:mAinly, sürtünmeyi azaltmak ve basıncı dağıtmak için kullanılır. Temas alanını arttırmak, basınç taşıyan yüzeyin basınç gerilimini azaltmak, bağlantı parçasının yüzeyinin ezilmesini önlemek ve ayrıca somun veya cıvatanın sıkma veya kullanım sırasında sürtünme ile hasar görmesini önlemeye yardımcı olmak için somun veya cıvata başlığı ile bağlı parça arasına yerleştirilir.
Plastik Dübel:Genellikle konumlandırma ve yardımcı sabitlemede rol oynar. SKL14 sisteminde, belirli bileşenlerin kurulum konumunu belirlemek ve bileşenler arasındaki göreceli konum doğruluğunu sağlamak için kullanılabilir. Aynı zamanda, bağlantının belirli bir dereceye kadar stabilitesini artırabilir ve bileşenlerin kullanım sırasında yanlışlıkla hareket etmesini veya yerinden çıkmasını önleyebilir.
Kılavuz Plaka:Genellikle rayları yönlendirmek ve konumlandırmak için kullanılır, böylece raylar doğru konumda kalır ve trenin gösterge doğruluğunu sağlar. Tren tarafından raylar yoluyla iletilen kuvveti uyuyanlar ve yol yatakları gibi temel yapılara makul bir şekilde yönlendirebilir ve dağıtabilir ve aynı zamanda raylar için belirli bir yanal destek sağlayabilir, rayın stabilitesini artırabilir ve rayların yanal yer değiştirmesini önleyebilir.

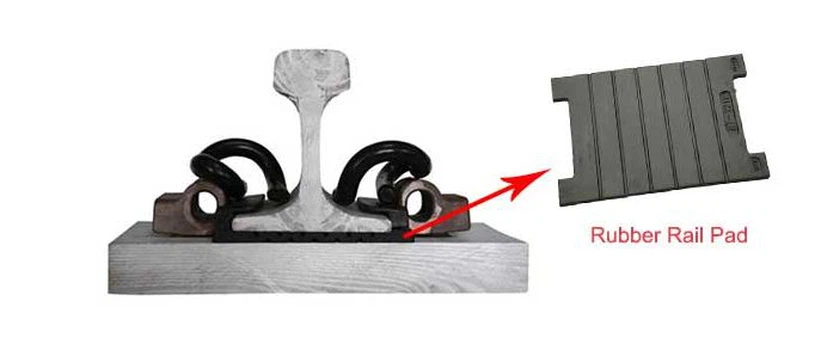

Demiryolu pedi:Raylar ve uyuyanlar arasında yer alan ana işlevleri, tren yüklerinin uyuyanlar üzerindeki etkisini tamponlamak ve raylar ve travers arasındaki aşınmayı azaltmaktır. Belli bir esneklik derecesi sağlayabilir, böylece yol daha iyi titreşim azaltma performansına sahip olabilir, tren tarafından üretilen titreşimi ve gürültüyü azaltabilir ve ayrıca bir yalıtım rolü oynar, akımın raylardan uyuyanlara iletilmesini ve yol yapısının elektriksel performansını korur.
Ürün özellikleri
| Bir birim SKL klips ray sabitleme sistemi için özellikler | ||||
| Öğe | Miktar | Tip | Malzeme | Söz |
| SKL gerginlik klibi | 2 | SKL1, SKL3, SKL12, SKL14 | 60SI2CRA, 60SI2CRA, 38SI7 | Sertlik: 42-47 HRC |
| Standart: DIN17221, GB/T1222 | ||||
| SS35 vida başak | 2 | M24 × 150mm | Sınıf 4.6: Q235 | Standart: ISO 898-1 |
| Sınıf 5.6: 35# | UIC 864-1 | |||
| Sınıf 8.8: 45# | Nf f 500-50 | |||
| Düz çamaşır makinesi | 2 | ULS7 | Q235 | Standart: EN10025, EN10139 |
| Plastik dübel | 2 | Farklı boyutlarda vidalı başak için | HDPE, Güçlendirilmiş Naylon 66 (PA66) | Beton uyuyan içine eklemek için |
| Kılavuz plaka | 2 | UIC54, UIC60, 50 kg ray, 60kg ray, | Güçlendirilmiş Naylon 66 (PA66) | Farklı tasarımlar mevcut |
| ve sipariş edildiği gibi diğer boyutlar | ||||
| Raylı ped | 1 | Sipariş edildiği gibi boyut | Eva veya kauçuk | |
Ürün uygulaması
Müşteriler çizimlerine ve örneklere göre ürünler sağlayabiliriz. Ana ürünlerimiz aşağıdaki gibidir:
1. Vidalı başak/koç vidası/tahrik vidası/uyuyan vida, köpek başak/demiryolu başak/kilit başak/kesme başak, vb.
2. Rail Klipsi/ Gerilim Kelepçesi/ E Klips/ PR Klips/ Skl Klip/ De Klip/ RN Klip/ Nabla klipsi, vb.
3. Döner Cıvatalar/ Track Cıvatası/ Özel Cıvatalar/ U Cıvataları/ J Cıvataları/ Ankraj Cıvataları/ Kanca Cıvataları/ Temel Cıvatalar/ Saplama Cıvataları/ Çubuk Cıvataları/ Kavisli Cıvatalar/ Tünel Cıvataları
4. TIE Plakası/ Base Plakası/ Raylı Plaka/ Ray Sabitleme Tabanı/ Ray pedleri/ tek plaka/ taban ped
5. Balık plakası / eklem çubuğu / ray eklemi / ekleme çubuğu
6. Track Cıvatası/ T cıvatası/ Ray cıvatası/ Kelepçe Cıvatası/ Eklenmiş Cıvata/ Klipsi Cıvata/ Balık Cıvatası/ Kare Cıvata/ Çubuk Cıvatası/ Raylı Ekleme Cıvatası
7. Kelepçe Plakası/ Ray Yayı Kelepçesi/ Ankraj Plakası/ Çelik Klips
8. Demiryolu Omuz/ Demiryolu Uyuyan Ekler/ Demiryolu Uyuyanlar İçin Demiryolu Ankrajları
9. Plastik Dübel / Kılavuz Plaka / Naylon Ekleme / Ray Yalıtıcısı
10. Demiryolu pedi (Kauçuk, EVA, TPU, vb.) / Ray tabanı / ray ayar pedi
