Raylı kravat plakası, taban plakası veya taban plakası olarak da adlandırılır. Esas olarak flanşlı t rayları ve inişler arasında desteklenen raylar için kullanılır. Tren rayda hareket ettiğinde, sistem yükü demiryolu tahtası üzerinden dağıtılabilir.
GNEE Rail, müşteri gereksinimlerine göre demiryolu kravat plakaları için yuvarlanma, döküm veya dövme gibi işlem yöntemlerini kullanabilir. Sağladığımız tüm temel plakalar ahşap, çelik veya beton travers ile uyumludur.
Demiryolu Kravat Plakasının Şartnamesi

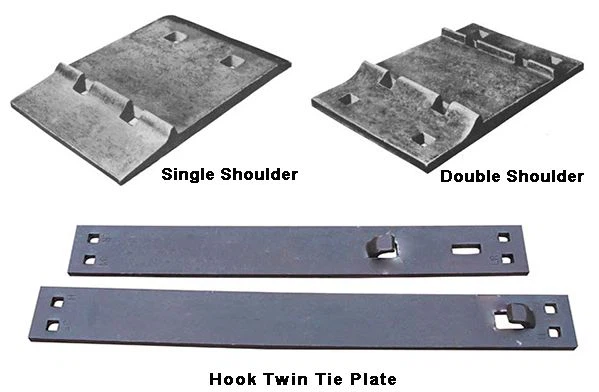

| Raylı kravat plakası | Uygulanabilir Durum | İşleme yolu | Malzeme |
| Şarkıcı omuz kravat plakası | Demiryolu ağırlığı | döküm, dövme, yuvarlanma | QT500-7 veya QT450-10 (dövme ile düşük karbon çelik veya yüksek karbonlu çelik ve düşük karbon çeliği S275JR, Q235, vb. |
| 56lb ~ 100lb | |||
| Çift omuz kravat plakası | Demiryolu ağırlığı | ||
| 100 lb'den büyük veya eşit | |||
| Kanca ikiz kravat plakası | boşaltmak |
Popüler ray kravat plakaları için teknik parametre
| Tip | Boyut | Delik | Eğim | Demiryolu | Ağırlık (kg) |
| RPH 1/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,86 |
| RP 01/01/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,70 |
| RPH 1/210 | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,55 |
| RPH 1/210 | 345/285/127x210x15/13 | Ø 36,3 (2x) | 1:40 | S 49/S 54 | 10,55 |
| RPH 1/210 FVZ | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,69 |
| SPH 1 (a) | 345/350/127x410x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 20,60 |
| RPH 6/160 | 370/310/152x160x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 8,44 |
| RPH 6/210 | 370/310/152x210x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 11,32 |
| SZ 60 | 370/350/152x420x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 22,73 |
| RPH 11 ü | 664/554x160 | Ø 26 (4x) | 1:40 | S 54 | 15,37 |
| RPH 13 ü | 690/570x160 | Ø 26 (4x) | 1:40 | UIC 60 | 15,27 |
| RPO 5 | 345/285/127x160x15/13 | Ø 26 (4x) | 1:20 | S 49/S54 | 8 |
GNEE Rail, demiryolu sabitleme sistemlerinin ve ray bileşenlerinin tedarikine adanmış, demiryolu inşaatı, demiryolu geçişi ve ray bakımı için kapsamlı ürünler ve hizmetler sağlayan bir işletme uzunluğundadır. Çeşitlendirilmiş bir ürün portföyünden yararlanarak, çeşitli demiryolu türleri ve inşaat koşullarında uygulama gereksinimlerini karşılıyoruz.
Her ürün grubunun uluslararası standartlara uygun olmasını sağlayarak - merkezli bir yaklaşıma uyuyoruz. Lütfenbize UlaşınDaha fazla ürün ve işbirliği detayları için.
