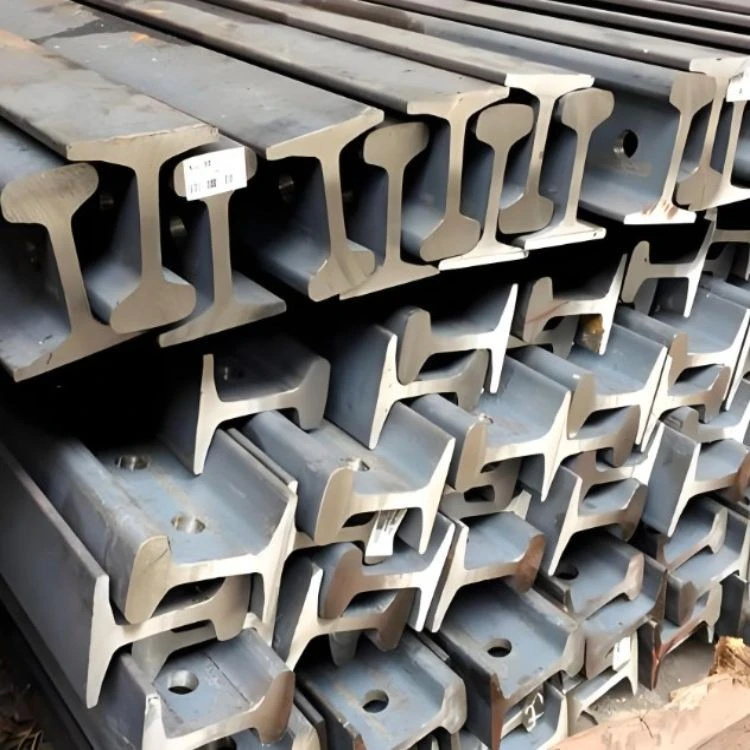

GB QU80 Vinç Çelik Ray

Vinç rayları, vinç hareketini desteklemek ve yönlendirmek için kullanılan-yüksek mukavemetli çelik raylardır. GB QU serisi (QU70, QU80, QU100, QU120), GB/T 3426-2017 kapsamında belirtilmiştir.
Tipik malzemeler arasında, ağır hizmet tipi vinç operasyonları için iyi bir mukavemete, tokluğa ve aşınma direncine sahip olan U71Mn veya U75V bulunur.-
Soruşturma göndermek
Şimdi konuş
Açıklama

Gnee Steel (Tianjin) Co., Ltd., Çin'deki gb qu80 vinç çeliği rayının en güvenilir üreticilerinden ve tedarikçilerinden biridir ve aynı zamanda düşük fiyatla özelleştirilmiş hizmeti de desteklemektedir. Lütfen burada fabrikamızdan Çin'de üretilen ucuz gb qu80 vinç çelik rayı satın almaktan çekinmeyin.



GB QU80 Vinç Rayı (GB/T 3426)



Vinç rayı, bir vincin hareketini desteklemek ve yönlendirmek için kullanılan, genellikle belirli bir geometriye sahip yüksek-mukavemetli çelikten yapılmış doğrusal bir yapıdır. Hassas yük taşıma ve konum kontrolü için vincin çalışma alanı içinde yatay olarak hareket etmesine olanak tanır. QU80 rayı, GB vinç rayı ailesinin en yaygın kullanılan özelliklerinden biridir.



1. Geçerli Standart



GB vinç rayı QU serisi (QU70, QU80, QU100,QU120) vinç rayları için Çin standardı olan GB/T 3426'ya (şu anki sürüm GB/T 3426-2017) göre üretilmiştir. GB/T 3426, GB 2585'ten (demiryolu hattı için ağır raylar) ayrıdır.



2. QU80 Boyutları ve Ağırlığı



QU80 Dimensions



Parametre QU80
Ray yüksekliği (mm) 130
Alt genişlik (mm) 130
Kafa genişliği (mm) 80
Web kalınlığı (mm) 32
Teorik ağırlık (kg/m) 63.69





Tip Yükseklik (mm) Alt genişlik (mm) Kafa genişliği (mm) Ağ (mm) Ağırlık (kg/m)
QU70 120 120 70 28 52.8
QU80 130 130 80 32 63.69
QU100 150 150 100 38 88.96
QU120 170 170 120 44 118.1



3. Malzeme ve Özellikler


QU80 genellikle U71Mn (veya istek üzerine U75V) ray çeliğinden haddelenir: çekme mukavemeti 900–1100 MPa, ray-kafa sertliği HB300-380, yüksek mukavemet, yüksek aşınma direnci ve iyi darbe direnci sağlar. Raylar sıkı bir ısıl işlem ve haddeleme işleminden geçirilir, böylece iç yapı tekdüze olur ve yüksek mukavemet ile iyi tokluk birleştirilir.



QU Crane Rail



Çelik Sınıfı C(%) Si Mn CR V P S Çekme Dayanımı (Rm/MPa)
U71Mn 0.65~0.76 0.15~0.58 0.70~1.40 – – 0,035'ten küçük veya ona eşit 0,030'dan küçük veya ona eşit 880'den büyük veya eşit
U75V 0.71~0.80 0.50~0.80 0.75~1.05 – 0.04~0.12 0,035'ten küçük veya ona eşit 0,030'dan küçük veya ona eşit 980'den büyük veya ona eşit



4. Tasarım Özellikleri ve Uygulamaları


Ray kafasının özel kavisli tasarımı, vinç tekerleklerine mükemmel şekilde uyar, basıncı etkili bir şekilde dağıtır ve aşınmayı azaltır; Genişletilmiş ray tabanı, temel ile bağlantının stabilitesini artırarak, ağır yükler ve sık başlatma{0}}durdurma döngüleri altında emniyetli ve güvenilir çalışmayı garanti eder.

QU80 orta-boyutlu kaldırma ekipmanlarına - uygundur, örneğin otomobil üretim atölyelerindeki vinçler; çelik fabrikalarında daha ağır işler için QU100/QU120 kullanılır; QU70 daha hafif sanayi tesislerine uygundur.



5. Tedarik ve Teslimat



  • Tipik ray uzunlukları: 9 m, 12 m veya istenilen uzunlukta kesilmiş;



  • Balık plakası/uç bağlantı noktaları için düz veya delinmiş uçlar;



  • yüzeyler çıplak veya pas önleyici boyayla-kaplanmış.



Standardı (GB/T 3426-2017), tipini, malzemesini, uzunluğunu ve miktarını belirtin.





GB QU80 Vinç Rayı İçin Teklif Alın]



GB QU80 Vinç Çelik Ray, tekrarlanan tekerlek yükleri için gereken yük-taşıma kapasitesini ve boyutsal stabiliteyi sağlayarak, ağır hizmet-vinç yolu uygulamaları için tasarlanmıştır.GNEE RAYIproje özelliklerine göre farklı malzeme sınıflarında, uzunluklarda ve işleme seçeneklerinde QU80 vinç rayları tedarik etmektedir.
