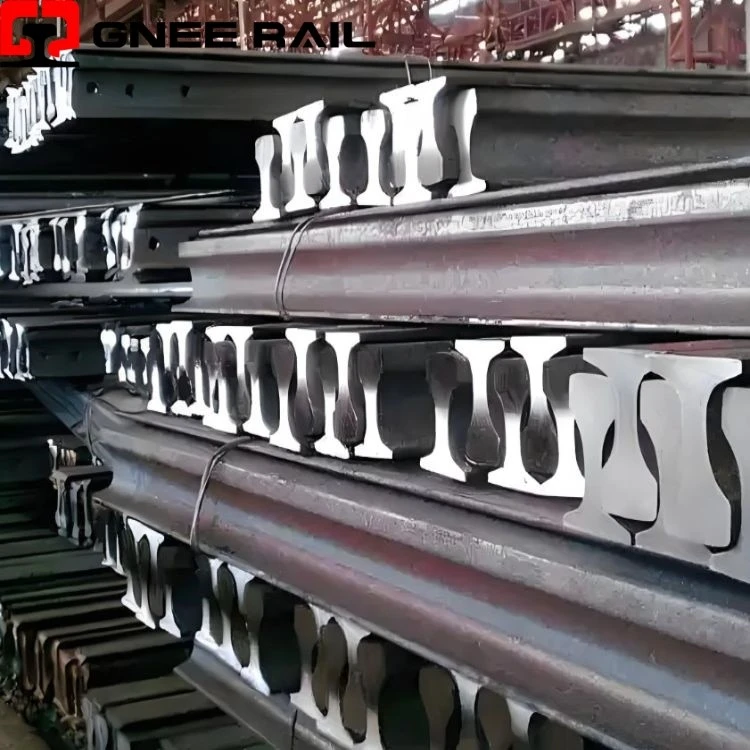

EN 60E1 UIC 60 Demiryolu Hattı

UIC 60 rayı60E1 rayı olarak da bilinen 60E1 rayı, "60" adını ray uzunluğunun metre başına 60 kilograma eşdeğer olan ağırlığından alır. 60,21 kg/m ağırlığındaki 60E1 rayı, 60,21 kg/m'lik 60E1 ray ağırlığına sahip ağır hizmet tipi bir çelik raydır. Yüksek aks yükü kapasitesi ve mükemmel uzun vadeli aşınma direnci gerektiren yüksek hızlı demiryolları ve ağır yük taşımacılığı hatları için özel olarak tasarlanmıştır.

uic60 ray boyutları:

Parametre	Şartname (mm / kg)
Profil Standardı	EN 13674-1 / UIC860
Nominal Ağırlık	60,21 kg/m
Ray Yüksekliği (H)	172,00mm
Taban Genişliği (B)	150,00mm
Kafa Genişliği (W)	72,00mm
Web Kalınlığı (T)	16,50mm
Standart Uzunluk	12m, 18m, 25m, 100m (veya özelleştirilmiş)



 Uzunluk veya daha yüksek mukavemetli malzemeler için özel gereksinimleriniz varsa lütfenbize Ulaşınözel özel üretim için.

Önde gelen bir demiryolu hattı malzemesi tedarikçisi olarak,GNEE RAYIkesinlikle EN 13674-1 standardına göre üretilmiş birinci sınıf EN 60E1 rayını (eskiden UIC 60 demiryolu hattı olarak biliniyordu) sağlar.

UIC60 (60E1) ray profilinin malzeme kalitesi öncelikli olarak EN 13674-1 tarafından belirtilir ve yüksek-mukavemetli perlitik çelik kalitelerini içerir: R260 (standart), R350HT (kafa-sertleştirilmiş), R200 ve R260Mn. Bu yüksek-karbonlu manganez çelikleri, yüksek yorulma mukavemeti, aşınma direnci ve süneklik sunarak yüksek hızlı ve ağır yük trafiğini destekler.

• R260 Sınıf 60E1 rayı:Geleneksel ana hatlar için standart karbon çeliği seçimi. Minimum 880 MPa çekme mukavemeti ve 260-300 HBW Brinell sertliği sunar.

• R350HT Sınıfı (Isıl İşlem Görmüş):Ağır taşıma 60E1 demiryolu hattı ve keskin virajlar için idealdir. Gelişmiş ısıl işlem, minimum 1175 MPa ve 350-390 HBW çekme mukavemeti sağlayarak yuvarlanma teması yorgunluğunu ve ray aşınmasını önemli ölçüde azaltır.

UIC54 ve UIC60 rayları arasındaki temel fark ağırlıklarında, boyutlarında ve yük kapasitelerinde yatmaktadır. UIC60 (60,21 kg/m) daha ağırdır ve yüksek-hızlı ve yüksek-yüklü trafik için tasarlanmıştır; UIC54 (54,77 kg/m) ise genel veya orta-yoğun trafik için kullanılan daha hafif bir alternatiftir. Her ikisi de EN 13674-1 standartlarını karşılar.

UIC54 ve UIC60 Arasındaki Temel Farklılıklar:

• Ağırlık:UIC60'ın ağırlığı 60,21 kg/m2 iken UIC54'ün ağırlığı 54,77 kg/m'dir (bazı özelliklerde genellikle 54,43 kg/m2 olarak anılır).

• Boyutlar:

UIC60 Ray Özellikleri: Tipik olarak 172 mm yüksekliğe, 150 mm taban genişliğine ve daha kalın bir başlığa sahiptir.

UIC54 Ray Özellikleri: Tipik olarak 159 mm yüksekliğe ve 140 mm taban genişliğine sahiptir.

UIC54 Ray Profili

UIC60 Ray Profili

• Başvuru:UIC60, üstün mukavemeti nedeniyle yüksek-hızlı yolcu hatları ve ağır yük-koridorlarında tercih edilir. UIC54 yaygın olarak ana demiryolu hatları, kentsel ulaşım ve bazı durumlarda ağır sanayi için kullanılır.

• Performans:UIC60 rayının daha kalın kafası, daha iyi aşınma direnci sunarak yoğun yükler altında daha uzun hizmet ömrü sağlar.

60E1 (UIC 60) rayı yaygın olarak kullanılan standart bir ray profilidir. 60,21 kg/m birim ağırlığa sahiptir. Dünya çapında yüksek-yolcu demiryollarında, ağır-yük hatlarında ve şehir içi raylı toplu taşıma sistemlerinde uygulanır.UIC60 ray profili EN 13674-1 standardına uygundur.Yüksek yapısal stabiliteye sahiptir.30 tonu aşan dingil yüklerine dayanabilir. Zorlu çalışma koşulları altında güvenilir bir şekilde çalışır. Sürekli Kaynaklı Ray (CWR) ve makaslar için uygundur.

• Yüksek-hızlı demiryolu ağları (hız > 250 km/saat):Rail 60E1, yüksek-hızlı trenlerin gerektirdiği son derece düzgün bir çalışma yüzeyi ve istikrarlı bir performans sağlar.



• Ağır-nakliye koridorları:60E1 rayı, tam yüklü yük ve madencilik trenlerinden kaynaklanan yüksek kesme gerilimine ve dinamik kuvvetlere dayanıklıdır.



• Ana hat yolcu demiryolları:Ray UIC60, bakım aralıklarını uzatarak Yaşam Döngüsü Maliyetini (LCC) azaltır.

Ray bağlantıları, aynı zamanda bağlantı plakaları (teknik terim), ray bağlantı çubukları veya ekleme çubukları olarak da anılır. Ray bağlantıları, demiryolu bağlantısı için-hassas bir şekilde tasarlanmış bağlantı bileşenleridir. GNEE RAIL, UIC 60 ray bağlantı plakaları da dahil olmak üzere UIC standart ray bağlantılarını tedarik edebilir.

60E1 Ray Bağlantı Plakasının Özellikleri:

• Malzeme: 55#



• Delikler: 4 delik, 6 delik



• Yüzey: Düz/Siyah Yağlıboya



• Uzunluk: 920mm 6 delik, 630mm 4 delik



• Ağırlık: 17,5 kg/adet 4 delik



• Ambalaj: Demir/ahşap paletlerle çelik şeritlerle paketlenir

UIC60 Ray Bağlantı Plakalarının Mekanik Özellikleri:

S: EN 60E1 / UIC60 rayının tam boyutları nelerdir?

C: EN 60E1 rayı, EN 13674-1'e göre aşağıdaki boyutlara sahiptir: ray yüksekliği 172 mm, kafa genişliği 72 mm, alt genişlik 150 mm, web kalınlığı 16,5 mm. Teorik ağırlık 60,21 kg/m'dir.

S: UIC60 ile 60E1 arasındaki fark nedir?

C: Aslında ikisi de aynı profil. UIC60, Uluslararası Demiryolları Birliği standardının tanımıdır; 60E1 ise EN 13674-1 Avrupa standardının tanımıdır. Her ikisi de aynı boyutlara sahip aynı 60,21 kg/m ray profilini ifade eder.

S: R260 ve R350HT arasındaki fark nedir?

A: R260 is a standard grade with 260-300 HB hardness, suitable for mixed traffic. R350HT is head-hardened to 350-390 HB, offering approximately 30% longer wear life in demanding conditions such as high-speed lines (>250 km/sa) ve ağır-ulaşım koridorları.

S: EN 60E1 raylarının teslimat süresi ne kadardır?

C: Sipariş miktarına ve işleme gereksinimlerine bağlı olarak genellikle depozito alındıktan 20-30 gün sonra. Uluslararası gönderilerde, nakliye ve gümrük işlemleri için ek süre tanıyın.

S: EN 60E1 rayları nakliye için nasıl paketlenir?

C: Raylar, deniz taşımacılığına karşı korumalı, güçlü çelik kayışlarla paketlenmiştir. Ambalaj müşteri ihtiyaçlarına göre özelleştirilebilir.

S2: EN 60E1 rayı için uygun demiryolu bağlantı elemanları tedarik edebilir misiniz?

C: Evet, kapsamlı bir ray çözümleri sağlayıcısı olarak GNEE RAIL, uyumlu bağlantı çubukları (bağlantı çubukları), demiryolu travers plakaları, ray klipsleri (örneğin, E-klipsler, SKL klipsleri) ve UIC 60 ray boyutlarına mükemmel şekilde uyan ray cıvataları sağlar.

Demiryolu altyapısı, en yüksek güvenilirlik ve emniyet standartlarına dayanır. Demiryolu hattı malzemelerinin sertifikalı tedarikçisi olarak GNEE RAIL, küresel projeler için tasarlanmış birinci sınıf UIC60 rayları sunar.

• Uluslararası Standartlara Uygunluk

UIC60 rayımızın her partisi sıkı testlere tabi tutulur.Traversler ve sabitleme sistemleriyle mükemmel hizalamayı sağlamak için boyut doğruluğunu doğrularız.Gizli kusurları ortadan kaldırmak ve uzun-vadeli performans sağlamak için iç yapı bütünlüğünü inceleriz.Tüm ürünler tutarlı mekanik özellikler ve aşınma direnciyle EN 13674-1 standartlarını karşılar.

• Küresel Demiryolu Ağları için-Yüksek Performanslı UIC60 Rayları

UIC60 rayımız 60,21 kg/m ağırlığında olup, 30 tonun üzerindeki aks yüklerine dayanacak şekilde tasarlanmıştır. Yüksek-hızlı yolcu hatlarında, ağır-nakliye koridorlarında ve şehir içi toplu taşıma sistemlerinde güvenilir performans gösterir.

• 60E1 Rayına Özel Hizmetler

GNEE RAIL, boy kesme, ray bükme ve alüminotermik kaynak çözümleri dahil olmak üzere özelleştirilmiş işlemler sunar. Eşleşen sabitleme sistemleriyle birlikte, proje ihtiyaçlarınıza göre uyarlanmış eksiksiz ray çözümleri sunuyoruz.

• Sertifikalar ve Üçüncü-Taraf Denetimi

GNEE RAIL, her sipariş için eksiksiz kalite belgeleri sağlar. Fabrikamız, ISO 9001 kalite sistemi kapsamında çalışır. EN 10204 3.1 Değirmen Test Sertifikaları (MTC) düzenleriz. Bu sertifikalar, kimyasal ve mekanik özellikleri doğrular. Üçüncü-taraf doğrulaması için EN 10204 3.2 sertifikaları sunarız. Denetim, SGS, TSI veya diğer yetkililer tarafından gözlemlenebilir.

R350HT 60e1 raylı MTC

R260 uic60 ray rayı MTC

TSI Sertifikası

SGS Sertifikası

İstikrarlı tedarik kapasitesi ve zamanında teslimatla-demiryolu başarınızı destekliyoruz.UIC60 demiryolu çözümlerimiz hakkında daha fazla bilgi edinmek için bizimle iletişime geçin.

Şimdi iletişime geçin

GNEE RAYIUIC60 standart çelik rayların profesyonel üreticisidir. Yüksek-kaliteli çelik kütükler ve gelişmiş haddeleme teknolojisi kullanıyoruz. UIC60 raylarımız yüksek mukavemet, mükemmel dayanıklılık ve üstün aşınma direncine sahiptir. Ağır aks yükleri altında ve uzun- süreli çalışma altında güvenilir performans gösterirler.

Üretimin her aşamasında sıkı kalite kontrolü uygulanır. Boyut doğruluğu, düzlük ve yüzey kalitesi uluslararası demiryolu standartlarını karşılar. Sağlam iç yapı, yorulma ve hasar riskini azaltır.

Profesyonel destek hizmetleri sağlıyoruz. Bunlara özelleştirilmiş boy kesme, ray bükme, delme ve kaynak çözümleri dahildir. Ayrıca komple ray projeleri için uygun sabitleme sistemleri de sunuyoruz.

Verimli üretimimiz, istikrarlı tedarik ve{0}}zamanında teslimat sağlar. Demiryolu projeniz için yüksek-performanslı UIC60 raylarına ihtiyacınız varsa, profesyonel ürünler ve özel çözümler için lütfen bizimle iletişime geçin.
