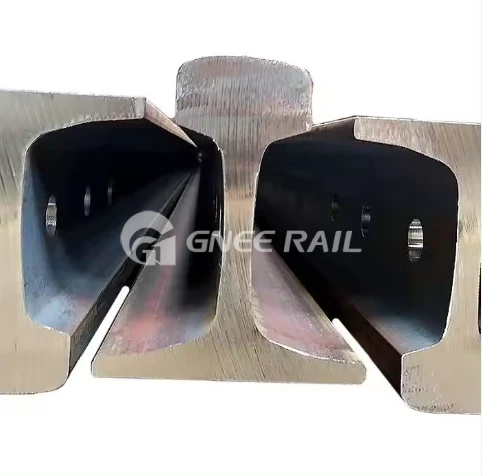

DIN536 Ray
DIN 536 rayı, Alman Standardizasyon Enstitüsü (Deutsches Institut für Normung, DIN) tarafından belirtilen bir çelik ray türüdür. Almanya'da ve DIN standartlarına uyan diğer ülkelerde demiryolu altyapısında yaygın olarak kullanılır. DIN 536 rayı, ana hat rayları, yan hatlar, endüstriyel raylar ve tramvaylar dahil olmak üzere çeşitli demiryolu uygulamalarında yaygın olarak kullanılır. DIN 536 standardı içindeki özel sınıflandırmasına bağlı olarak farklı yükleri ve demiryolu trafiği hacimlerini desteklemek üzere tasarlanmıştır.
DIN536 Özellikleri
| Boyut | KAFA (mm) | Yükseklik (mm) | Temel (mm) | ağ (mm) | Nominal ağırlık (kg/m) | Malzeme | Uzunluk (m) |
| A45 | 45 | 55 | 125 | 24 | 22.1 | 700/900A/1100 | 10-12 |
| A55 | 55 | 65 | 150 | 31 | 31.8 | 700/900A/1100 | 10-12 |
| A65 | 65 | 75 | 175 | 38 | 43.1 | 700/900A/1100 | 10-12 |
| A75 | 75 | 85 | 200 | 45 | 56.2 | 700/900A/1100 | 10-12 |
| A100 | 100 | 95 | 200 | 60 | 74.3 | 700/900A/1100 | 10-12 |
| A120 | 120 | 105 | 220 | 72 | 100 | 700/900A/1100 | 10-12 |
| A150 | 150 | 150 | 220 | 80 | 150.3 | 700/900A/1100 | 10-12 |
DIN536 Vinç Ray Çizimi
