Ray omuzu nedir?
Elastik ray klipslerini sabitlemek için ray omuzu beton ray bağlarına dökülür. Her ikisi de elastik ray klipslerinin sabitlenmesi için kullanılan, dökme omuz ve kaynaklı ray omuzu olmak üzere iki tip ray omuzu mevcuttur.

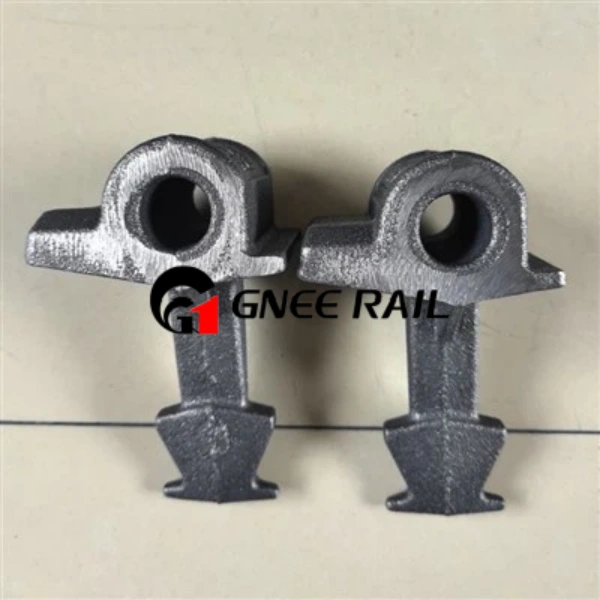

Dökme ray omuzu
Demiryolu bağlantı sisteminin gömülü parçası olan döküm omuzlar beton travers içerisine bastırılır ve rayı sabitlemek için E klipsi ile birlikte çalışır. Omuzdaki döküm, GB/T 1348-1988, NF EN 1563(1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293(1985) gibi demirden döküm yoluyla yapılır. veya BS EN 1563(1997).
| Ürün | Ray omuzu | ||
| Başvuru | UIC54 | UIC60 | 115RE, ,50kg ray, 60kg ray,BS80lbs, BS100lbs, vb. |
| Malzeme | |||
| İsim | QT500-7 | QT450-10 | QT400-15 |
| Standart | Büyük Britanya 1348-88 | Büyük Britanya 1348-88 | Büyük Britanya 1348-89 |
| Kimyasal bileşim (%) | C:3.60-3.80 | C:3.40-3.90 | C:3.50-3.60 |
| C:3.60-3.80 | Mn:0.2-0.5 | Mn: 0.5'ten küçük veya ona eşit | |
| Si:2.50-2.90 | Si:2.70-3.00 | Si:3.0-3.2 | |
| P: 0.08'den küçük veya ona eşit | P: 0.07'den küçük veya ona eşit | P: 0.07'den küçük veya ona eşit | |
| S: 0.025'ten küçük veya ona eşit | S: 0.03'ten küçük veya ona eşit | S: 0.02'den küçük veya ona eşit | |
| Çekme Dayanımı | 500 Mpa'dan büyük veya eşit | 450 Mpa'dan büyük veya eşit | 400 Mpa'dan büyük veya eşit |
| Akma Dayanımı | 320 Mpa'dan büyük veya eşit | 310 Mpa'dan büyük veya eşit | 250 Mpa'dan büyük veya eşit |
| Uzama(%) | 7'den büyük veya eşit | 10'dan büyük veya eşit | 15'ten büyük veya eşit |
| Sertlik | 170~230HB | 160~210HB | 130~180HB |
| Metalografik organizasyon | ferrit + perlit | grafit + ferrit + perlit | ferrit |
| Yüzey |
sade (yağlı) |
||
Kaynaklı omuz
Kaynaklı omuz, ray omzunun standart demiryolu bağlantı plakası yerine düz çelik plaka üzerine kaynaklandığı tipik ray konumunda kullanılır. Kaynaklı omuz, AREA standardına göre sıcak dövme ile üretilir. Kaynaklı omuz üretimine yönelik malzemeler, müşterinin gereksinimlerine bağlı olarak düşük veya orta karbonlu çelik olabilir.
Bilginiz olsun: Dikey ray geometrisinin kullanıldığı anahtar ve geçiş düzenlerinin üretildiği yerler için ray dökme demir omuzları daha uzun çelik travers bölümlerine veya taşıyıcılara kaynak yapılabilir. Demiryolu banketinin yerleşim tasarımının gerektirdiği şekilde belirli bir pozisyonda kaynaklanabilme yeteneği, bu durumda onu özellikle kullanışlı ve uygun maliyetli hale getirir.
GNEE RAIL, ürünleri demiryolu, şehir içi demiryolu, madencilik vb. alanları kapsayan demiryolu bağlantı elemanları üreten bir kuruluştur. Demiryolu bağlantı elemanları konusunda uzun yıllara dayanan uzmanlığıyla GK, ABD Eyaletleri, Şili, Arjantin, Ekvador da dahil olmak üzere dünya çapında birçok zorlu pazara hizmet vermiştir. , Brezilya, Tayland, Endonezya, Malezya, Vietnam, İspanya, İtalya, Romanya, İngiltere, Kazakistan vb.
