Ürün Giriş
Demiryolu bağlantı elemanı sistemi, raylar ve travers arasında güvenilir bir bağlantı elde etmek ve pistin geometrisini korumak için önemli bir teknik ekipmandır. Mekanik özellikler açısından, SKL yüksek esneklik ve yüksek yorgunluk mukavemetini vurgularken, E-tipi bağlantı elemanı düşük yoğunluklu yükler altında stabilite gereksinimlerini karşılamaya odaklanır. E-tipi sistemin e-tipi yay klipleri özel olarak tasarlanmıştır. Tren yüklerine maruz kaldığında, yay klipslerinin elastik deformasyonu, lokal stres konsantrasyonunu önlemek için stresi raylara ve uyuyanlara eşit olarak dağıtabilir.
Demiryolu raylarının geometrik stabilitesini sağlamak için çekirdek bir cihaz olarak, e-tipi demiryolu bağlantı elemanı sistemi raylar ve uyuyanlar arasında elastik bir bağlantı sistemi oluşturur. E-tipi yay çubukları, E1809 ve E2009 gibi çeşitli özellikleri kapsar ve tam olarak 60kg\/m ve UIC60 gibi farklı demiryolu tiplerine uyarlanır ve rayların hassas kontrollü toka basıncından ({{1100-1400 kgf) yer değiştirmesini sınırlar. Demiryolu omuz, istikrarlı destek sağlamak için aşınmaya dayanıklı dökme demirden yapılmıştır; Kauçuk ve çelik plakalardan yapılmış ray pedleri hem şok emici hem de gürültü düşürücü ve yük taşıyan güçlendirici fonksiyonlara sahiptir; Rail yalıtım, sinyal sisteminin kararlı çalışmasını sağlamak için akım parazitini engeller ve bagaj demiryolları ve kentsel metrolar gibi karmaşık çalışma ortamlarında yaygın olarak kullanılır.

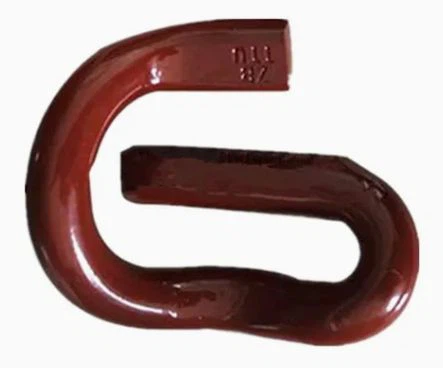

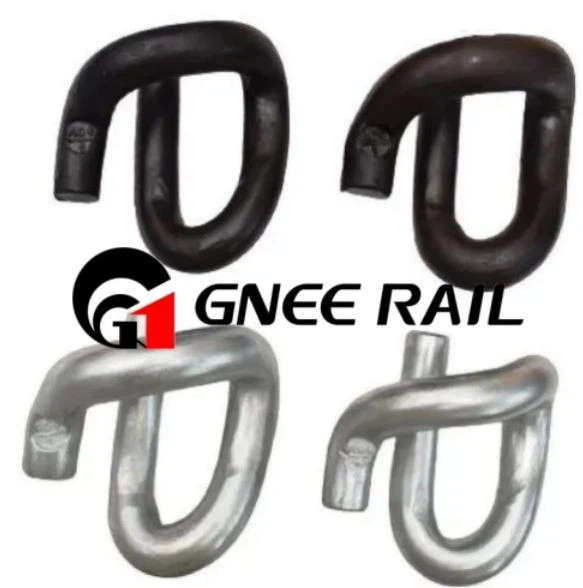

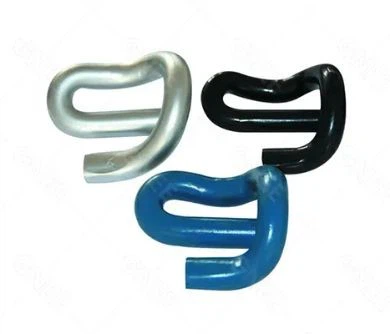

E1809 Düzeltici Sistemi Elastik Klipsi bir tür demiryolu bağlantı elemanıdır.
E1809 Klip Malzeme:Yaygın malzemeler, iyi esnekliğe ve mukavemete sahip olan 60SI2MN, 60SI2CR, 55SIMN, vb.
E1809 Elastik Klip Özellikler:Elastiktir ve kendi bükülme ve bükülme deformasyonu boyunca toka basıncı üretebilir, rayları sabitleyebilir, rayların uyuyanlara göre boyuna ve yanal hareketini önleyebilir, pistin bütünlüğünü koruyabilir ve normal yol göstergesini sağlayabilir;
Ürün özellikleri
| Bir birim e-klip sabitleme sistemi için özellikler | ||||
| Öğe | Miktar | Malzeme | Tip | Söz |
| E-klip | 2 | 60SI2MNA, 60SI2CRA | Dia. 16 mm | Sertlik: 44-48 HRC |
| Dia. 18 mm | Toe yükü: 500-700 KGF dia.16mm için; 750-900 KGF dia.18mm için; 1100-1400 KGF dia.20mm için | |||
| Dia. 20 mm | Yorgunluk hayatı: kırmadan 5 milyon döngü | |||
| Standart: DIN17221, BS970, GB\/T1222 | ||||
| Omuz | 2 | Qt 500-7, qt 450-10 | UIC54, UIC60, 50 kg ray, 60kg ray, | E klipsinin sertliği 44-48 HRC'dir; E klibi için ayak yükü 500-700 kgf (dia.16mm); 750-900 kgf (dia.18mm); 1100-1400 kgf (dia.20mm); |
| Raylı ped | 1 | HDPE, Kauçuk veya EVA | BS80lbs, BS100lbs ve Boyut Sipariş edildiği gibi | Yorgunluk E-Clip ömrü, DIN17221, BS970, GB\/T1222 Nitelikli E-CLIP'i kırmadan 5 milyon döngüdür |
| Yalıtkan | 2 | Güçlendirilmiş Naylon 66 (PA66) | ||
| Satılık diğer elastik ray klipleri | |
| E ray klibi | E1, E2, E3, E1609, E1817, E2006 |
| Vossloh klips ve dövme ray klibi | SKL 1, SKL 3, SKL 12, SKL 14 |
| Diğer demiryolu klipleri | Rus demiryolu klipleri, ölçer kilit klibi |
| Ray klipsini özelleştir | Çizimlere veya müşteri gereksinimlerine göre |
Ürünler uygulaması

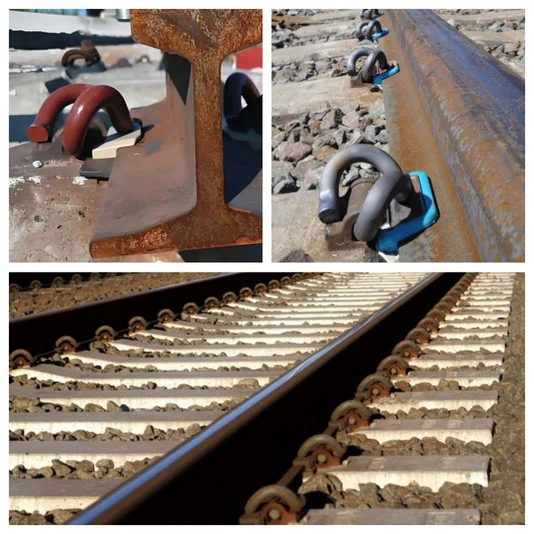

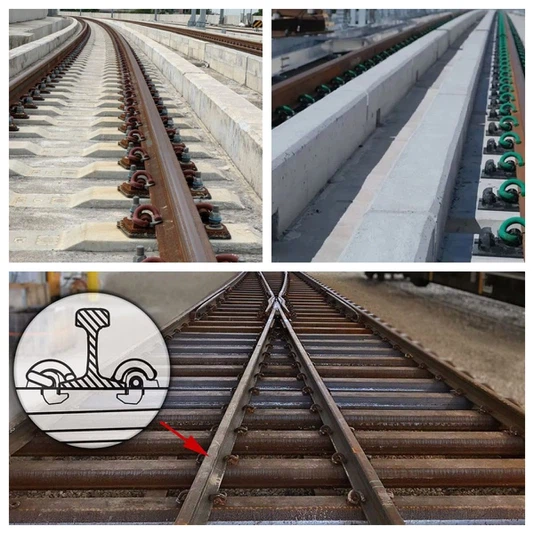

E1809 Bağlantıcılar için elastik klips Sistem Uygulama Alanları:Temel olarak tramvay, metro hatları ve diğer düşük hızlı demiryolu uygulama senaryoları gibi hafif raylı sistemler için uygun olan demiryolu izi sabitleme sistemlerinde kullanılır.
Ürün Ambalajı ve Teslimat
Müşteriler plastik ciro kutularını oluklu özelleştirmeyi seçebilirler. Ciro kutusunun tabanı, pedin şekliyle eşleşen bir olukla tasarlanmıştır, böylece ped doğru bir şekilde gömülebilir ve sabitlenebilir. Elastik şeritleri asmak için kutu duvarına ayarlanabilir kancalar ayarlanır. Mallar doldurulduktan sonra, bir sızdırmazlık şeridi ile kutu örtüsü, kutu kapağının tokası ve kutu gövdesi ile kaplanır ve kilitlenir. Birden fazla ciro kutusu istiflendiğinde, istifleme stabilitesini sağlamak için kutu gövdesinin dört köşesindeki konumlandırma sütunları ve oluklar, kutu gövdesinin dışına yapıştırılır.

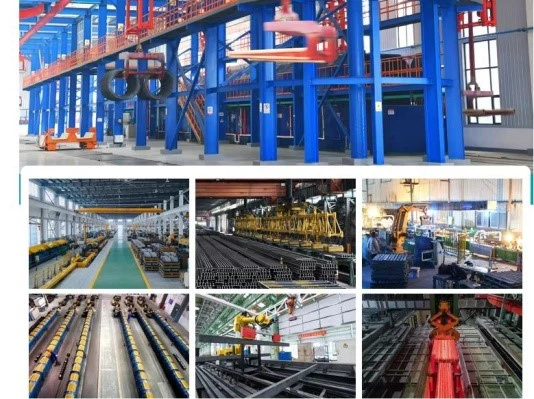

GNEE Rail, demiryolu bağlantı eleman sistemlerinin üretimi ve tedarikinde uzmanlaşmış bir şirkettir. Ürünlerimiz yurtiçinde ve yurtdışında demiryolu mühendisliği projelerinde yaygın olarak kullanılmaktadır. Sıradan hatlardan yüksek hızlı demiryollarına kadar, bağlantı elemanlarımız mükemmel performans ve güvenilir kaliteye sahip müşterilerin güvenini kazandı. Ürünün her ayrıntısına dikkat ediyoruz ve ürünün karmaşık çalışma koşullarında hala mükemmel performansı koruyabilmesini sağlamak için malzeme seçiminden üretim sürecine kesinlikle kontrol ediyoruz. Aynı zamanda, müşterilere seçim danışmanlığından satış sonrası desteğe tek elden bir çözüm sunmak için hizmet sürecini optimize etmeye devam ediyoruz. Günümüzün hızla gelişen küresel demiryolu endüstrisinde, demiryolu taşımacılığının ilerlemesini ortaklaşa teşvik etmek için ortaklarımızla birlikte çalışmaya hazırız.
