Hangi Bağlantı Çubukları 115RE ve TR57 Raylarıyla Uyumludur?
Doğru bağlantı çubuğunun (tarihsel olarak bağlantı plakası olarak anılır) seçilmesi palet hizalamasını, yük aktarımını ve genel operasyonel güvenliği korumak açısından kritik öneme sahiptir. 115RE rayı (115 lb/yd), AREMA (Amerikan Demiryolu Mühendisliği ve Yol Bakımı-Yol Bakımı- standartları kapsamında Kuzey Amerika'da en yaygın kullanılan demiryolu profillerinden biridir. Uluslararası pazarlarda, özellikle de Güney Amerika'da, aynı profil sıklıkla şu şekilde tanımlanmaktadır:TR57 rayı(Yaklaşık 57 kg/m2'yi temsil eder). Bu profiller hemen hemen aynı geometriyi paylaştıklarından bağlantı çubuğu gereksinimleri son derece uyumludur.
Bu kılavuz, 115RE ve TR57 rayları için tasarlanan özel bağlantı çubuklarını, bunların teknik özelliklerini ve demiryolu altyapı projeleri için temel seçim faktörlerini incelemektedir.
1. Uyumluluğun Anlaşılması: 115RE ve TR57 Rayları
115RE ray bölümü AREMA spesifikasyonları ile tanımlanırken, TR57 tanımı benzer boyutsal parametreleri takip eden metrik-tabanlı sistemlerde yaygın olarak kullanılır. Her iki rayın fiziksel enine-kesiti şu şekilde karakterize edilir:
| Boyut | Ray yüksekliği (mm) | Alt Genişlik (mm) | Kafa Genişliği (mm) | Web Kalınlığı (mm) | Ağırlık(kg/m) |
| 90 lb 90ARA-A (TR45) | 142.9 | 130.2 | 65.1 | 14.3 | 44.65 |
| 100lb 100RE | 152.4 | 136.5 | 68.3 | 14.3 | 50.34 |
| 115 lb115RE(TR57) | 168.3 | 139.7 | 69.1 | 15.9 | 56.9 |
| 119 lb 119RE | 173.1 | 139.7 | 67.5 | 15.9 | 58.86 |
| 132 lb 132RE | 180.9 | 152.4 | 76.2 | 16.6 | 65.58 |
| 133 lb 133RE | 179.39 | 152.4 | 76.2 | 17.46 | 66.1 |
| 136 lb 136RE (TR68) | 185.7 | 152.4 | 74.6 | 17.5 | 67.5 |
| 141 lb 141RE | 188.91 | 152.4 | 77.79 | 17.46 | 69.94 |
Balık tutma yüksekliği (ray kafasının alt tarafı ile ray tabanının üstü arasındaki boşluk) hem 115RE hem de TR57 rayları için aynı olduğundan, 115RE profili için tasarlanan bağlantı çubukları tipik olarak TR57 raylarıyla tamamen uyumludur.
2. AREMA Standart Ray Bağlantısı – 115 Ray Bağlantı Çubuğu
AREMA 115RE Ray Bağlantı Çubuğu (aynı zamanda bağlantı çubuğu veya bağlantı çubuğu olarak da bilinir), 115 lb/yd standart rayın iki bölümünü bağlamak için tasarlanmış kritik bir ray bileşenidir. Ray ağını ray cıvatalarıyla sabitleyen bu çubuklar, uygun hizalamayı sağlar, tekerlek yüklerinin aktarımını kolaylaştırır ve genel ray stabilitesini korur. Kuzey Amerika yük hatlarında, endüstriyel hatlarda ve kısa-demiryollarında yaygın olarak kullanılmaktadırlar.

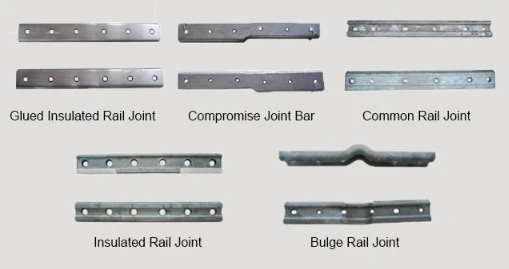

Bağlantı çubukları, ray bölümünün özel operasyonel gereksinimlerine göre özelleştirilebilir:
- Delik Yapılandırmaları:Yük dağıtımını iyileştirmek amacıyla standart uygulamalar için 4-delikli (24 inç) ve ana hat veya ağır hizmet kullanımı için 6 delikli (36 inç) mevcuttur.
- Delik Geometrisi:Yuvarlak veya oval delikli olarak üretilebilmektedir.
- Uzmanlaşmış Türler:Seçenekler arasında belirli proje ihtiyaçlarına yönelik standart, yalıtımlı veya özelleştirilmiş tasarımlar yer alır.
- Uzlaşma Çubukları:Onarımlar veya yükseltmeler sırasında 115RE profilini farklı ray boyutlarına bağlamak için özel çubuklar mevcuttur.

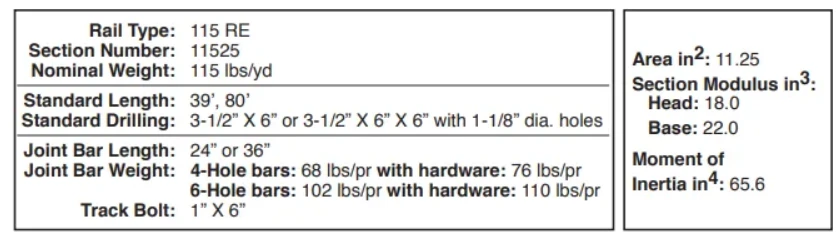

| Standart Delme | 3-1/2" X 6" veya 3-1/2" X 6" X 6", 1-1/8" çaplı. delikler |
| Bağlantı Çubuğu Uzunluğu | 24" veya 36" |
| 4 Delikli Bağlantı Çubuğu Ağırlığı (donanım yok) | 68 lbs/pr |
| 4 Delikli Bağlantı Çubuğu Ağırlığı (donanımla birlikte) | 76 lbs/pr |
| 6 Delikli Bağlantı Çubuğu Ağırlığı (donanım yok) | 102 lbs/pr |
| 6 Delikli Bağlantı Çubuğu Ağırlığı (donanımla birlikte) | 110 lbs/pr |
| Parça Cıvatası | 1" X 6" |
3. Seçim ve Kurulumda Önemli Hususlar
115RE veya TR57 rayları için bağlantı çubukları tedarik ederken, güvenli, uzun-uzun ömürlü bir bağlantı sağlamak için çeşitli faktörlerin dikkate alınması gerekir:
- Standart ve Uzlaşma Eklem Çubukları:115RE rayı farklı bir bölüme (132RE veya 100RE rayı gibi) bağlanıyorsa standart bağlantı çubuğu kullanılamaz. Farklı ray kafalarının çalışma yüzeylerini ve ayar yüzeylerini hizalamak için özel bir uzlaşma bağlantı çubuğu (basamaklı bağlantı) kullanılmalıdır.
- Yalıtımlı Derz Çubukları:Sinyalizasyon için hat devrelerini kullanan hat bölümleri için, elektrik akımının bağlantıyı atlamasını önlemek üzere yalıtımlı bağlantı çubukları (poliüretan-kaplamalı çelik veya fiberglas-bağlı matris) gereklidir. Bunlar standart çelik çubuklarla tam olarak aynı profil uyumunu korumalıdır.
- Delik Delme/Delme Yapılandırmaları:Bağlantı çubuğunun delik aralığının (delik düzeninin), ray uçlarındaki önceden-delinmiş deliklerle tam olarak hizalandığından emin olun. Uyumsuz delme, cıvatanın kesilmesine veya yerel ray ağının çatlamasına neden olabilir.
Sıkça Sorulan Sorular (SSS)
S1: 115RE rayı ile TR57 rayı arasındaki temel fark nedir?
C: Nominal olarak aynı profili temsil ediyorlar. 115RE, Kuzey Amerika AREMA standartları kapsamındaki tanımlamadır, TR57 ise Güney Amerika ve bazı Avrupa teknik spesifikasyonlarında sıklıkla başvurulan metrik-eşdeğer bir tanımlamadır (57 kg/m2'yi temsil eder).
S2: 115RE bağlantı çubukları için genellikle hangi sınıf çelik kullanılır?
C: Döngüsel yükleme altında yeterli çekme mukavemeti ve yorulma direnci sağlamak için genellikle AREMA spesifikasyonlarına uygun olarak sıcak-işlenmiş, söndürülmüş karbon çeliğinden üretilirler.
S3: 115RE bağlantı çubukları özel cıvatalar gerektiriyor mu?
C: Evet, genellikle çapı 1 inç veya 1-1/8 inç olan standart oval{0}}boyunlu veya eliptik-boyunlu palet cıvatalarını ve gevşemeyi önlemek için ağır hizmet tipi yaylı rondelaları barındıracak şekilde tasarlanmıştır.
