Deneyimli bir çelik ray tedarikçisi olarak, yüksek hızlı demiryolu teknolojisindeki dikkate değer gelişmelere ilk elden tanık oldum. Yüksek hızlı demiryolları hızlı, verimli ve güvenilir seyahat sunarak ulaşımda devrim yarattı. Bu yüksek hızlı ağların kalbinde güvenlik, dayanıklılık ve optimum performansı sağlamak için katı spesifikasyonları karşılaması gereken çelik raylar bulunmaktadır. Bu blogda, yüksek hızlı demiryollarına yönelik çelik rayların temel özelliklerine değineceğim.
1. Kimyasal Bileşim
Çelik rayların kimyasal bileşimi, rayların mekanik özelliklerini doğrudan etkilediği için çok önemlidir. Yüksek hızlı demiryolu rayları tipik olarak dikkatlice dengelenmiş bir element karışımı içerir.
- Karbon (C) en önemli elementlerden biridir. Çeliğin sertliğini ve mukavemetini arttırır. Yüksek hızlı raylar için karbon içeriği genellikle %0,6 ila %0,8 arasında değişir. Bu karbon seviyesi, mukavemet ve süneklik arasında iyi bir denge sağlar.
- Manganez (Mn) bir diğer önemli elementtir. Çeliğin sertleşebilirliğini ve mukavemetini artırır. Yüksek hızlı raylarda mangan içeriği genellikle %1,0 - %1,5 civarındadır. Manganez ayrıca çeliğin kırılganlığının azaltılmasına da yardımcı olur.
- Çeliğin deokside edilmesi ve mukavemetinin ve sertliğinin arttırılması için silikon (Si) eklenir. Yüksek hızlı demiryolu rayları genellikle yaklaşık %0,15 - %0,35 oranında silikon içeriğine sahiptir.
- Kükürt (S) ve fosfor (P) yabancı maddeler olarak kabul edilir. Rayların kalitesini sağlamak için düşük düzeyde kükürt ve fosfor gereklidir. Yüksek hızlı raylar tipik olarak her biri %0,02'den az kükürt ve fosfor içeriğine sahiptir. Bu, kırılganlığın önlenmesine ve rayların kaynaklanabilirliğinin arttırılmasına yardımcı olur.
2. Mekanik Özellikler
Yüksek hızlı demiryolu rayları, yüksek hızlı trenlerden kaynaklanan yüksek gerilimlere ve dinamik yüklere dayanabilecek mükemmel mekanik özelliklere sahip olmalıdır.
- Çekme mukavemeti önemli bir mekanik özelliktir. Yüksek hızlı rayların çekme mukavemeti genellikle en az 880 MPa'dır. Bu yüksek çekme mukavemeti, rayların trenlerin uyguladığı çekme kuvvetlerine karşı koyabilmesini sağlar.
- Verim gücü de önemlidir. Yüksek hızlı rayların akma dayanımı tipik olarak 680 MPa civarındadır. Rayın plastik olarak deforme olmaya başladığı stresi temsil eder. Normal çalışma koşullarında kalıcı deformasyonun önlenmesi için yüksek akma dayanımı gereklidir.
- Uzama rayın sünekliğinin bir ölçüsüdür. Yüksek hızlı raylar en az %10 uzamaya sahip olmalıdır. Bu, rayların enerjiyi emmesine ve stres altında kırılmadan hafifçe deforme olmasına olanak tanır.
- Sertlik başka bir kritik özelliktir. Yüksek hızlı raylar genellikle belirli bir sertliğe ulaşmak için ısıl işleme tabi tutulur. Tren tekerlekleri ile doğrudan temas halinde olan ray kafasının sertliği tipik olarak 300 - 360 HB (Brinell sertliği) aralığındadır. Bu yüksek sertlik, tekerleklerin neden olduğu aşınma ve deformasyona karşı direnç sağlamaya yardımcı olur.
3. Geometrik Boyutlar
Yüksek hızlı demiryolu rayları için hassas geometrik boyutlar çok önemlidir.
- Rayın kesit şekli standartlaştırılmıştır. Yüksek hızlı demiryolları için en yaygın kesit şekli UIC (Uluslararası Demiryolları Birliği) profilidir. Bu profil güç, stabilite ve tren tekerlekleriyle temas arasında iyi bir denge sağlar.
- Rayın yüksekliği önemli bir boyuttur. Yüksek hızlı demiryollarında ray yüksekliği genellikle 176 – 196 mm aralığındadır. Bu yükseklik, trenlere yeterli güç ve stabilite sağlayacak şekilde tasarlanmıştır.
- Rayın taban genişliği de dikkatle kontrol edilir. Tipik olarak 132 - 150 mm arasında değişir. Taban genişliği rayın ray yatağındaki stabilitesini etkiler.
- Rayın baş genişliği bir diğer kritik boyuttur. Genellikle 70 – 80 mm civarındadır. Kafa genişliği ray ile tren tekerlekleri arasındaki temas alanını belirler.
4. Yüzey Kalitesi
Yüksek hızlı demiryolu raylarının yüzey kalitesi büyük önem taşımaktadır. Herhangi bir yüzey kusuru daha fazla aşınmaya, gürültüye ve hatta raydan çıkmaya neden olabilir.
Rayların yüzeyi düzgün olmalıdır. Yüzey pürüzlülüğü genellikle çok düşük bir seviyede kontrol edilir. Bu, tekerlekler ile raylar arasındaki sürtünmenin azaltılmasına yardımcı olarak trenlerin çalışma performansını artırır.
Raylarda çatlak, çizik ve diğer yüzey kusurları olmamalıdır. Ultrasonik muayene ve manyetik parçacık testi gibi tahribatsız muayene yöntemleri, herhangi bir yüzey veya yüzey altı kusurunu tespit etmek için yaygın olarak kullanılır.
5. Aşınma Direnci
Yüksek hızlı trenler çok yüksek hızlarda hareket etmekte ve bu durum raylarda ciddi aşınmalara neden olabilmektedir. Bu nedenle yüksek hızlı demiryolu raylarının mükemmel aşınma direncine sahip olması gerekir.
Rayların aşınma direnci esas olarak kimyasal bileşim ve ısıl işlemle belirlenir. Yüksek karbon içeriğine ve uygun ısıl işleme tabi tutulan raylar daha iyi aşınma direncine sahip olabilir.
Bazı yüksek hızlı raylar da aşınma direncini daha da artırmak için özel malzemelerle kaplanır. Örneğin,Yüksek Aşınma Direnci GB U71mn Vinç Rayı yüksek hızlı demiryolu uygulamaları için çok uygun olabilecek mükemmel aşınma direnci özellikleriyle bilinir.
6. Yorgunluk Direnci
Yüksek hızlı trenler raylar üzerinde döngüsel yükler oluşturur ve bu da zamanla yorulma arızalarına yol açabilir. Bu nedenle yüksek hızlı demiryolu raylarının yorulma direncinin iyi olması gerekir.
Rayların yorulma direnci kimyasal bileşimleri, mikro yapıları ve üretim süreçleriyle ilgilidir. İnce taneli mikro yapıya ve uygun ısıl işleme sahip raylar daha iyi yorulma direncine sahip olabilir.
7. Kaynaklanabilirlik
Kaynak demiryolu inşaatında önemli bir süreçtir. Yüksek hızlı demiryolu rayları, raylar arasında güvenilir bağlantı sağlamak için iyi kaynaklanabilirliğe sahip olmalıdır.
Rayların kimyasal bileşimi kaynaklanabilirliğini etkiler. Düşük kükürt ve fosfor içerikli ve uygun alaşım elementli raylar daha kaynaklanabilir niteliktedir.

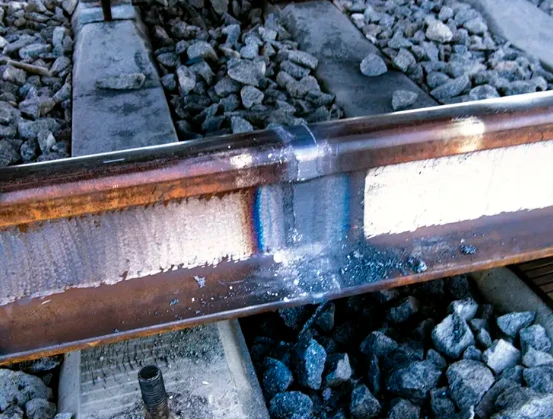

Yüksek hızlı demiryolu raylarında flaş alın kaynağı ve termit kaynağı gibi özel kaynak teknikleri yaygın olarak kullanılmaktadır. Bu teknikler güçlü ve güvenilir kaynaklar sağlar.
8. Yüksek Kaliteli Ray Örnekleri
Yüksek hızlı demiryollarına uygun çeşitli yüksek kaliteli çelik raylar sunuyoruz. Örneğin,Ağır Demiryolu Rayları 75kg/m ÇelikMükemmel mekanik özelliklere sahip, ağır hizmet tipi bir raydır. Yüksek çekme dayanımına ve iyi aşınma direncine sahip olduğundan yüksek hızlı demiryolu uygulamaları için idealdir.
Diğer bir seçenek iseQU80 U71Mn Ağır Yük Vinç Rayı. Bu ray, yüksek mukavemete ve iyi yorulma direncine sahip U71Mn çelikten yapılmıştır. Yüksek hızlı trenlerden kaynaklanan yüksek yüklere ve dinamik kuvvetlere dayanabilir.
Çözüm
Yüksek hızlı demiryollarına yönelik çelik rayların özellikleri karmaşık ve katıdır. Kimyasal bileşimden mekanik özelliklere, geometrik boyutlara, yüzey kalitesine, aşınma direncine, yorulma direncine ve kaynaklanabilirliğe kadar her husus, yüksek hızlı demiryollarının güvenliğini, dayanıklılığını ve performansını sağlamak için dikkatle tasarlanmıştır.
Çelik ray tedarikçisi olarak, bu sıkı spesifikasyonları karşılayan yüksek kaliteli raylar sağlamaya kendimizi adadık. Yüksek hızlı demiryolları için çelik ray pazarında iseniz, ihtiyaçlarınızı görüşmekten ve size en iyi çözümleri sunmaktan mutluluk duyarız.Bize Ulaşınbugün satın alma ve müzakere sürecini başlatmak için gelin, daha verimli ve güvenilir bir yüksek hızlı demiryolu ağı oluşturmak için birlikte çalışalım.
Referanslar
- Uluslararası Demiryolları Birliği'nden "Yüksek Hızlı Demiryolu Teknolojisi"
- Amerikan Demiryolu Mühendisliği ve Yol Bakımı Derneği tarafından "Çelik Ray Standartları ve Spesifikasyonları"
